0.6/1kV交联聚乙烯绝缘预分支电缆

信息来源:河南黄河线缆有限公司    发布时间:2016-03-31

一、产品简介

        预分支电缆是在生产主干电缆时按用户设计图纸预制分支线的电缆,是近年来的一项新技术产品。分支线预先制造在主干电缆上,分支线截面大小和分支线长度等是根据设计要求决定。它具有供电安全可靠,绝缘性能好,施工安装方便,配电成本低,适用范围广,品种规格多,安装环境要求低,设计方便,免维护等优点,在国外已普遍使用,是普通电缆和母线槽理想的更新换代产品。它与母线槽对比更具有抗震,防水和耐火的作用,避免了母线槽安装,维护等繁琐现象承蒙各有关建筑设计院,大专院校和安装施工单位等专家的推荐指导下,经国内各类工程实际应用,一次开通成功率达100%,深受用户一直好评。




二、产品标准

        本产品按JB/047-2002《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产。


三、适用范围

        本产品适用于工频额定电压0.6/1KV及以下配电线路做配送电能之用。


四、使用特性

        ◇工频额定电压UO/U为0.6/1KV
        ◇PVC绝缘电缆导体的最高允许工作温度为70℃,XLPE绝缘电缆导体的最高允许工作温度为90℃
        ◇短路时(最长持续时间不超过5S)PVC电缆导体的最高温度不超过160℃,XLPE电缆导体的最高温 度不超过250℃
        ◇电缆敷设时环境温度应不低于0℃
        ◇电缆弯曲半径不小于电缆外径15倍
        ◇电缆的主干线和分支线符合相应型号规格的单芯电力电缆的要求
        ◇主干电缆无接头、连续性好,大大减少故障点
        ◇采用工厂预制方式可大幅度减轻现场施工强度,缩短施工敷设时间
        ◇缩小敷设占用空间,可与其它管道共同敷设
        ◇分支部采用密封接头,长期免维护、免保养

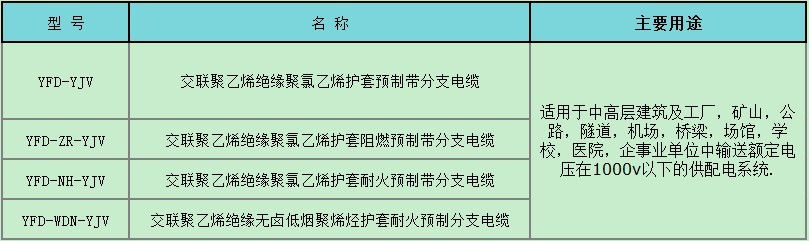

五、预制分支电缆的型号、名称及主要用途

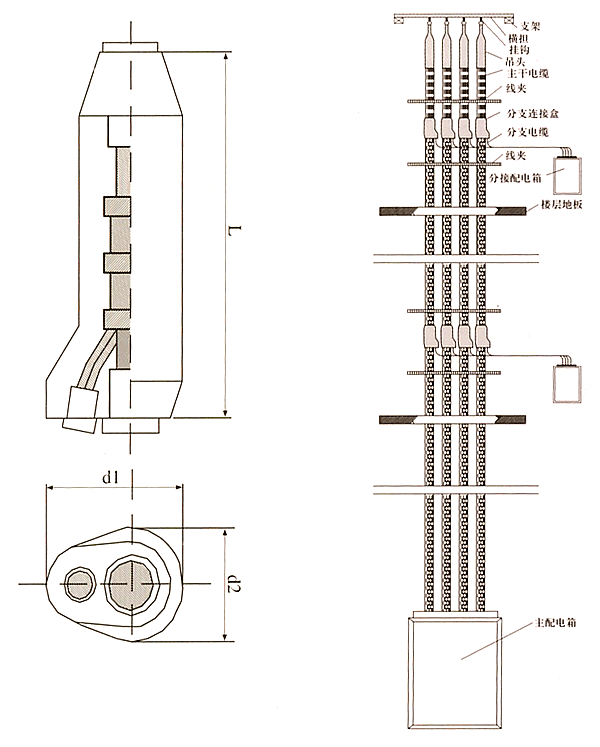

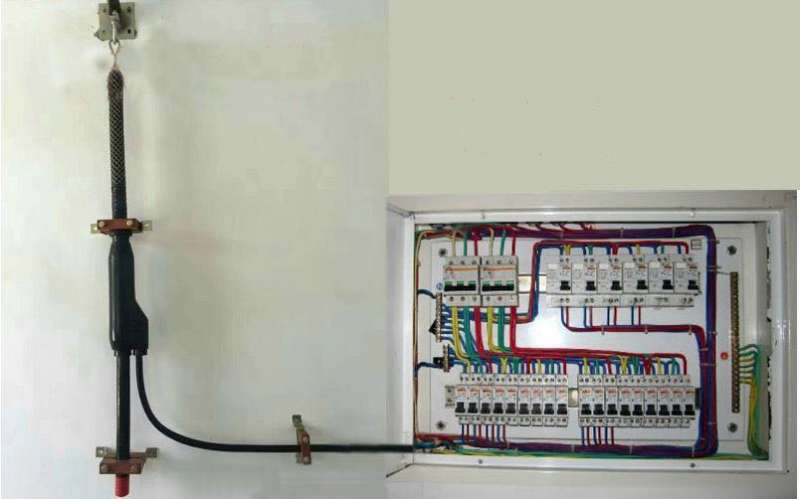

六、分支连接盒结构示意图、安装示意图


七、订货须知

为了设计您需要的分支电缆,请提供下列资料:

    1、系统图System figure 垂直主电缆和各分支电缆的长度,分支连接的布置。
    2、配电系统Distributing system 单相双线,单相三线,3相3线,3相4线和3相5线。
    3、垂直主电缆(XLPE/PVC电缆)电缆型号、单芯或单芯拧绞型、导线尺寸、需用直通连接或不需。
    4、分支电缆(XLPE/PVC单芯电缆) 导线尺寸。
    5、敷设方法--从地面上拉起或由楼顶拉下。
    6、上端支承--用或不用电缆夹装置或悬吊绝缘装置。
    7、附件--夹具、托架等。
    8、电缆盘具--允许的电缆盘具尺寸和毛重。
    9、其它您认为需要的项目。


八、敷设施工方法

垂直干线的预制组装方式分支电缆,一般应按以下要领进行敷设:

    1、将电缆盘放在放线架上(常电缆盘放在楼下,将电缆提拉上去);
    2、提升用的绳索通过卷绕机与电缆连接;
    3、开动卷绕机将电缆提升上去;
    4、提升用的电缆网套到达房顶时,将网套挂在事先准备好的吊钩上;
    5、对中间部位进行固定;
    6、将分支线端头与电流表或断流器相接;
    7、进行与横向干线或主干线的连接;


九、施工中的注意事项

预制组装式分支电缆敷设时需注意以下事项:

    1、事先确认运送方法(车辆大小,停车场等);
    2、确认预制分支部分是否能安全过贯通孔洞;
    3、采取预防措施,防止提升过程中分支部分被贯通孔洞损伤;
    4、提升过程中不要对分支施加张力;
    5、使用提升用绳索的强度应为电缆重量的四倍以上;
    6、事先考虑避雨对策及空盘的处理方法;
    7、单芯电缆禁止使用铁质夹具。
