一、产品简介

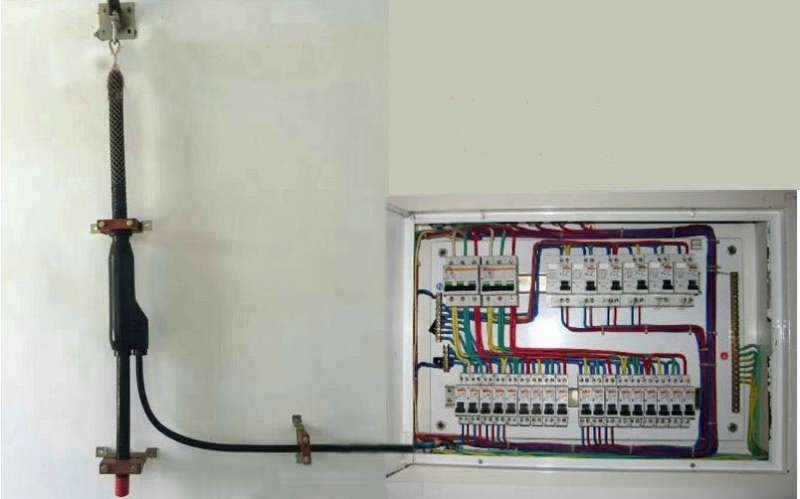

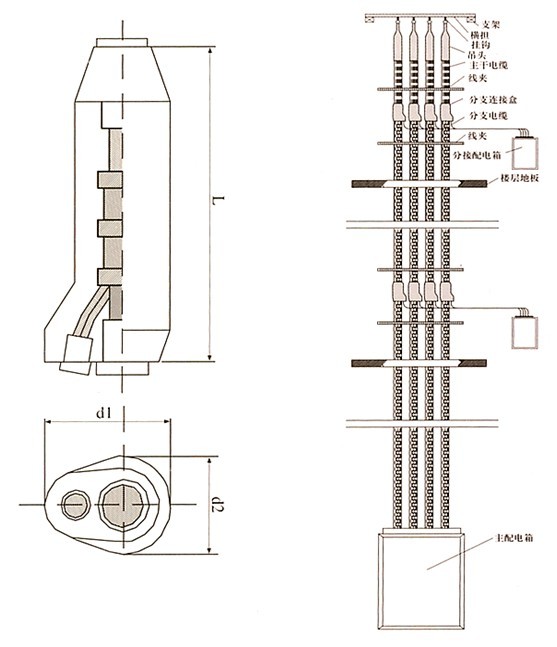

为了适应住宅建筑的发展，综合广大电气设计人员提供的宝贵意见，我公司在单芯预制分支电缆的基础上，开发了新一代三相五线的多芯预制分支电缆系列产品，主要应用于多层建筑的照明系统。由于多芯电缆外观大，重量重，制作预制分支电缆时外径更大，这样会造成敷设困难，因此我公司目前生产的最大多芯预制分支电缆限制在400mm²及以下的产品，品种有阻燃、清洁型、耐火型等不同规格。多芯预制分支电缆的主要截面在6mm²～50mm²时，分支线截面为24 mm²、25 mm²时，可多芯预制单芯分支电缆；若分支线截面为35 mm²、50 mm²时，可多芯预制单芯分支电缆；主要截面在70 mm²、240 mm²时，分支截面为4 mm²、50 mm²时，可多芯预制多芯分支电缆，若分支截面大于50 mm²可选用多芯预制单芯分支电缆。主电缆可双芯，三芯，四芯和五芯，分支线也可分为双芯，三芯，四芯，五芯等随意组合。多芯预制分支电缆的截流量与多芯电缆一样，安装方式与多芯电缆相似。

二、产品标准

        本产品按JB/047-2002《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产。

三、适用范围

        本产品适用于工频额定电压0.6/1KV及以下配电线路做配送电能之用。

四、使用特性

    ◇工频额定电压UO/U为0.6/1KV
    ◇PVC绝缘电缆导体的最高允许工作温度为70℃，XLPE绝缘电缆导体的最高允许工作温度为90℃
    ◇短路时（最长持续时间不超过5S）PVC电缆导体的最高温度不超过160℃，XLPE电缆导体的最高温度不超过250℃
    ◇电缆敷设时环境温度应不低于0℃
    ◇电缆弯曲半径不小于电缆外径15倍
    ◇电缆的主干线和分支线符合相应型号规格的单芯电力电缆的要求
    ◇主干电缆无接头、连续性好，大大减少故障点
    ◇采用工厂预制方式可大幅度减轻现场施工强度，缩短施工敷设时间
    ◇缩小敷设占用空间，可与其它管道共同敷设
    ◇分支部采用密封接头，长期免维护、免保养
