控制电缆

信息来源：河南黄河线缆有限公司发布时间：2016-03-31

一、产品简介

        控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路，属于传送控制、测量信号等电器装备用电缆，绝缘线芯的颜色一般都是黑色印白字，截面一般都不会超过10平方。

二、执行标准

        本产品是按照GB/T9330—2008标准生产。

三、适用范围

        适用于工矿企业、能源交通部门、供交流额定电压450/750伏以下控制、保护线路等场合使用的聚氯乙烯绝缘聚氯乙烯护套控制电缆。

四、使用特性

1、额定电压：U0/U为450/750V。

2、导体线芯长期工作温度为70℃、95℃两种，电缆敷设温度不低于0℃。

3、电缆的推荐允许弯曲半径如下：

无铠装电缆，应不低于电缆外径的6倍；

铠装或铜带屏蔽电缆，应不低于电缆外径的12倍；

4、屏蔽软电缆，不低于电缆外径的6倍。

五、电气性能

1.直流电阻:20℃, 0.4mm铜线,小于等于148Ω/km ，0.5mm铜线,小于等于95Ω/km。

2.绝缘电气强度：导体之间1min 1kv不击穿导体与屏蔽1min 3kv不击穿

3.绝缘电阻：每根芯线与其余线芯接地，控制电缆大于10000MΩ.km,HYAT电缆大于3000MΩ.km。

4.工作电容：平均值 52±2nF/km

5.远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km。

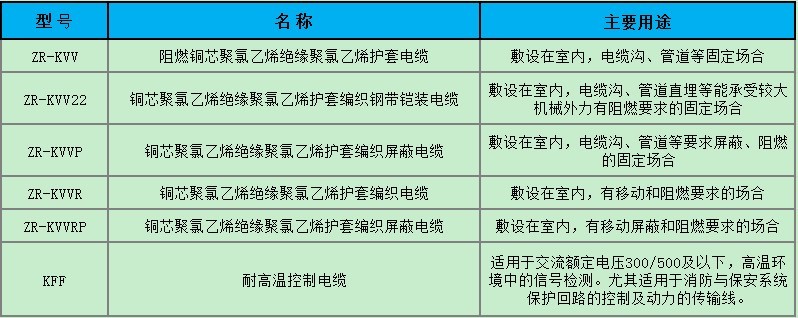

六、控制电缆的型号、名称及主要用途
