农用直埋铝芯聚乙烯绝缘聚氯乙烯护套电线

信息来源:河南黄河线缆有限公司    发布时间:2016-03-31

一、产品简介

        地埋线,即把适用于农村地下直埋,供交流50赫、额定电压500伏以下或直流1000伏及以下的电气设备和照明等使用线路用的导线,叫做“农村地埋低压电力线路”,简称“地埋线”。


二、产品标准

        本产品按JB/T2171-1999标准生产。


三、适用范围

        本产品供农村地下直埋敷设.连接交流额定电压ujU450/750V及以下固定配电线路和电器设备等场所使用。


四、使用特性

        (1)电线额定电压U0/U为450/750V
(2)电线的长期工作温度应不超过70℃
        (3)电线敷设安装时的环境温度应不低于0℃
        (4)允许弯曲半径为:
             导电线芯截面为35mm2及以下的电线应不小于6D.
             导电线芯截面为50mm2及以上的电线应不小于8D(D—电线外径)
       (5)电线的敷设深度应大于0.8m。冻土层深度大于0.8m的地区.应敷设在冻土层以下。

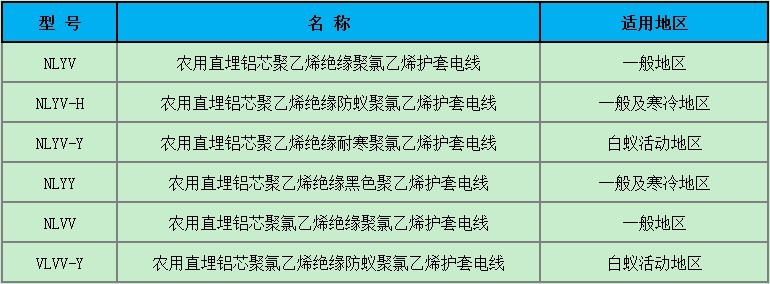

五、电线的型号、名称及适用地区




六、地埋线使用注意事项


地埋线路大部分为隐蔽工程,抓好线路的敷设工作,是确保地下电网安全运行的重要关键。

  1 、开沟

  沟深要在冻土层以下,一般海拔在2000 m以下为1 m左右,海拔在2000 m以上的在1.5 m左右.沟底宽度应满足电线水平布置要求。沟底平直结实,硬杂物要清理干净。当地面出现高差时,应挖成平滑斜坡,上下成圆弧形,以免电线弯曲过大。

  2、 放线

  放线前先要检查验收地埋线沟是否合格,其次,检查电线型号是否符合设计要求,不能用其它绝缘线代替地埋线;电线外观有无机械损伤。先前将地埋线浸水24 h,用2500 V摇表摇测1 min,其绝缘电阻不应小于10 MΩ/km。不论电线在地下成何种排列,均要求所放展的电线不发生交叉或拧绞,以免造成相序错误。

        在放线过程中,发现机械损伤,芯线断股,接头等应立即加上明显标志,并在填土前及时处理。三根相线必须采用同一截面的电线,以维持三相的平衡状态。放线时要留有一定的余度,以备接头和膨胀伸缩用。为了防止鼠类咬伤地埋线,放线时在地埋线周围铺设一定厚度的细砂或者其它保护层。
