0.6/1KV交联聚乙烯绝缘电力电缆

信息来源:河南黄河线缆有限公司    发布时间:2016-03-31

一、产品简介

        0.6/1kV电缆称为低压电力电缆,主要绝缘材料分为聚氯乙烯和交联聚乙烯;其主要特点:不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境能力和耐化学腐蚀的能力,而且使用方便,不受敷设落差限制,安装简单快捷.


二、产品标准

       本产品按GB/T12706-2008《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时还可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。


三、适用范围

        本产品适用于工频额定电压0.6/1KV及以下输配电线路作配送电能之用。


四、使用特性

        ◇工频额定电压UO/U为0.6/1KV
        ◇电缆导体的最高允许工作温度为90℃
        ◇短路时(最长持续时间不超过5秒)电缆导体的最高温度不超过250℃
        ◇电缆敷设时环境温度应不低于0℃
        ◇单芯电缆允许弯曲半径为20(D+d)±5%
        ◇多芯电缆允许弯曲半径为15(D+d)±5%
        ◇电缆交流耐压试验为3.5KV/5min

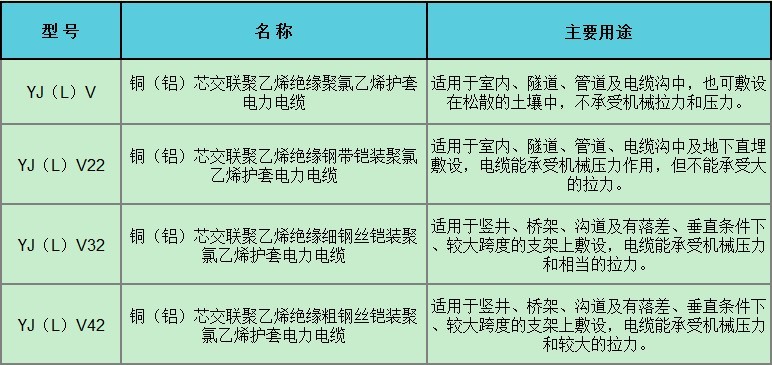

五、电缆的型号、名称及使用范围

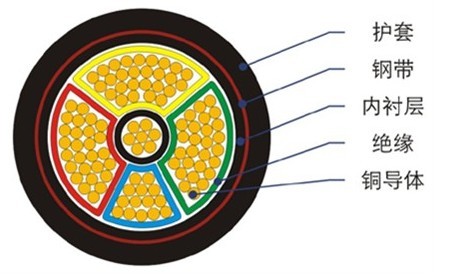

六、产品结构示意图



七、电缆敷设运行条件


        ◇在空气中敷设

           1.单芯电缆平行敷设时的中心距离:185mm²及以下电缆直径的2倍:240mm²及以上为90mm
           2.周围环境温度:40℃
           3.导电线芯最高允许温度:90℃

        ◇直埋敷设

           1.单芯电缆不接角敷设时,中心距离为电缆直径的2倍
           2.周围环境温度:25℃
           3.土壤热阻系数:1.0K·m/W
           4.直埋深度:0.7m
