0.6/1KV交联聚乙烯绝缘耐火电力电缆

信息来源：河南黄河线缆有限公司发布时间：2016-03-31

一、产品简介

        耐火电缆用于高层建筑、地铁、电站及一些重要场所等，具有防火特性的环境场合。除了在0.6/1KV额定工作电压下传送电力外，还可在燃烧情况下保质一定时间的安全运行，在950-1000摄氏度高温火焰燃烧的情况下保持安全运行3个小时，这样大大提高了耐火电缆的使用安全系数，为救助火灾赢得了一定时间。

二、产品标准

        本产品按GB/T12706-2008《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》及GB/T19666-2005《阻燃和耐火电线电缆通则》标准生产。

三、适用范围

        本产品适用于工频额定电压0.6/1KV及以下输配电线路作配送电能之用。

四、耐火电缆使用条件

        1.交流额定电压：
           U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
        2.电缆最高长期工作温度：
            a.阻烯聚氟乙烯绝缘及护套：70℃和105℃两种；交联聚乙烯绝缘：90℃；
            b.氟塑料绝缘和护套：220℃和260℃两种；氟塑料绝缘和105℃阻燃聚氟乙烯护套：90℃和125℃两种。
       3.最低环境温度：
           a.阻燃聚氯乙烯绝缘和护套：固定敷设-40℃；非固定敷设-15℃；
            b.氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃。
        4.电缆安全敷设温度不应低于0℃。
        5.耐火特性：
           a.火焰温度 750℃；火焰温度950℃-1000℃；火焰温度750℃-800℃；
            b.燃烧时间3h；燃烧时间90min；燃烧时间90min；
            c.冷却时间21h。
        6.敷设推荐的允许弯曲半径：
            a.非铠装、编织屏蔽电缆应不小于电缆；
            b.氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍。

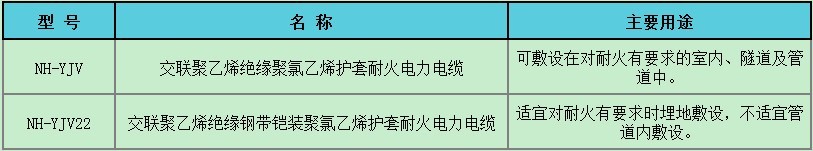

五、电缆的型号、名称及主要用途

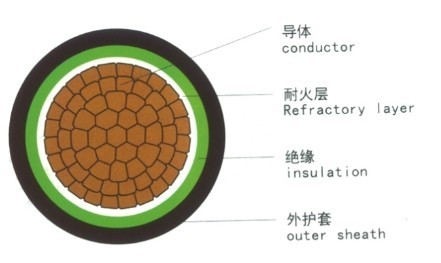

六、产品结构示意图

七、电缆敷设运行条件

       ◇在空气中敷设

          1.单芯电缆平行敷设时的中心距离：185mm²及以下电缆直径的2倍：240mm²及以上为90mm；
           2.周围环境温度：40℃；
           3.导电线芯最高允许温度：90℃；

        ◇直埋敷设

           1.单芯电缆不接角敷设时，中心距离为电缆直径的2倍；
           2.周围环境温度：25℃；
           3.土壤热阻系数：1.0K·m/W；
           4.直埋深度：0.7m；
